Мы не стали изобретать велосипед и писать очередную статью о процессе изготовления страйбкольных гранат с нуля. Вместо этого наша редакция подготовила для вас подборку из различных материалов, которые освещают различные варианты изготовления гранат.

Статья в тему: Минометы и гранатометы в страйкболе

Оглавление:

  1. Классический способ
  2. Рецепт от Сфинкса
  3. Страйкбольные гранаты из утеплителя для труб (энергофлекса)
  4. Граната на чеке — способ Виктора
  5. Страйкбольная граната из воздушного шарика

Классический способ

И так, для начала мы приготовим все материалы, а их будет предостаточно.

Нам потребуется:

  • Петарда
  • Горох
  • Клей канцелярский
  • Бумага А4
  • Клей «Момент»
  • Нитки
  • Спички
  • Пластиковая бутылка
  • Спичечный короб
  • Краска

Граната для страйкбола

Сначала сделаем воспламенитель.

1.Вырезаем из бутылки полоску размером 8х70 мм. Это будет нашей чекой. В одном из краев делаем круглое отверстие. Туда же крепом кольцо для ключем.

2.Далее, крепим к этой пластинке, с другой стороны от кольца, терку со спичечного короба.

3.Берем петарду и приматываем изолентой спички, чтобы головка её была возле места зажигания.

4.Затем полученную чеку прицепляем к петарде, резинкой как показано на фото.

спички и петарда

5.Далее, делаем корпус для петарды. Для этого берем картонный цилиндр, такие используют в туалетной бумаге. К нему вырезаем из картона кружечек, чтобы закрыть одну сторону. Не забываем сделать в крышке отверстие для чеки.

форма для гранаты крепим дно с прорезью

6.Обматываем наш корпус изолентой, тем самым прикрепляем крышку.

закрепляем дно скотчем

7.Вставляем нашу заготовку с петардой в середину и засыпаем свободное место горохом.

запал вставляем в корпус засыпаем в корпус горох

8.Закрываем нижнюю часть гранаты куском картона и обкручиваем всю гранату цветным скотчем.

обматываем корпус гранаты скотчем 5 способов изготовления страйкбольных гранат

Вот мы и получилистрайкбольную гранату.

2. Рецепт изготовления Сфинкса

Вот что нам для этого понадобиться:
  • петарда корсар 4;
  • горох;
  • картоная трубкя от бумажного полотенца или мягкой туалетной бумаги;
  • коробок спичек;
  • пластиковая бутылка;
  • скотч широкий и узкий;
  • степлер;
  • плоскогубцы;
  • ножницы;
  • немного свободного времени и желания.
изготовление гранат для страйкбола

рис. 1

1. Чека

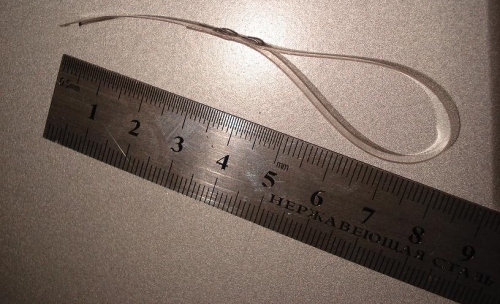

Из пластиковой бутылки вырезаем полоску шириной 0,5 см и длиной 15 см. Со спичечного коробка срезаем одну сторону чиркала (оно должно быть той же ширины, что полоска). Сгибаем чиркало пополам и прикрепляем с помощью степлера к полоске. Рис. 2, 3, 4

5 способов изготовления страйкбольных гранат

рис. 2

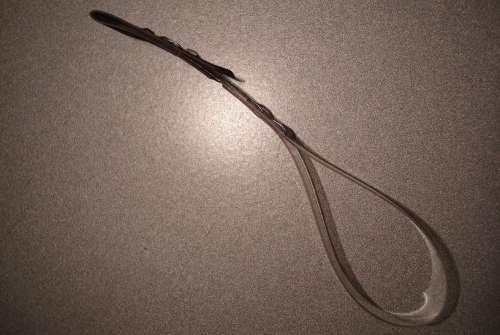

чека для гранаты

рис. 3

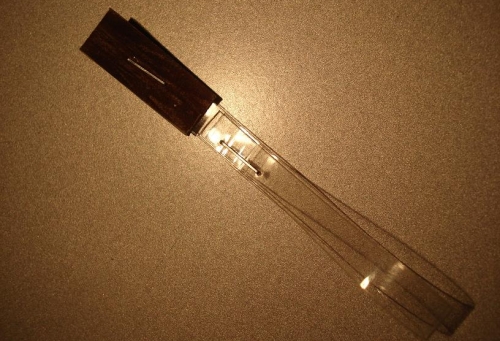

чирка для метарды

рис. 4

Загибаем второй конец полоски и опять степлерим. Обжимаем скобы на чеке плоскогубцами. Чека готова.

2. Запал.

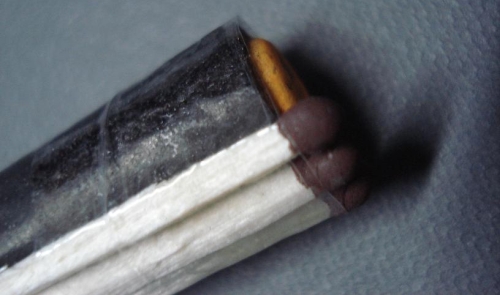

Берем петарду и приматываем к ней тонким скотчем три спички так, чтобы головками они были чем поближе к сере петарды. Рис. 5

спички примотать к петарде

рис. 5

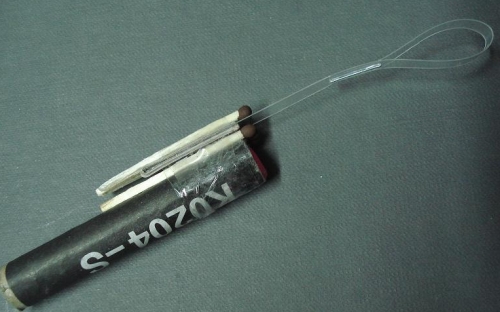

Прикладываем к этим спичкам нашу чеку, чиркалом немного ниже серы (это играет роль механического предохранителя), сверху кладем еще три спички и все это дело туго сматываем скотчем. Рис. 6

петарда и кольцо

рис. 6

Запал готов.

3. Корпус

Отрезаем кусок трубки чуть длиннее петарды, примерно 8 см. Заклеиваем широким скотчем ту часть которая и будет дном. Рис. 7

тубус туалетной бумаги

рис. 7

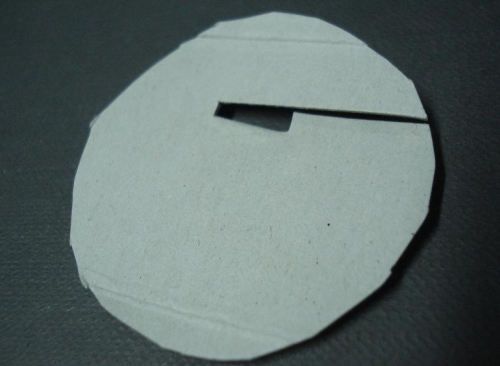

Из того же спичечного коробка вырезаем кружок такого же диаметра, что и корпус гранаты. Прорезаем так, как показано на рисунке. Рис. 8

крышка для гранаты страйкбольной

рис. 8

4. Сборка изделия

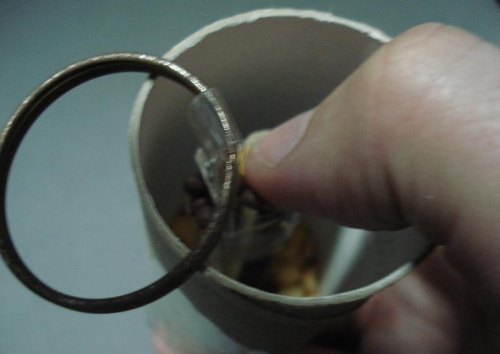

Берем корпус, ставим в него запал, чекой вверх ))). Рис. 9

засыпаем горохом

рис. 9

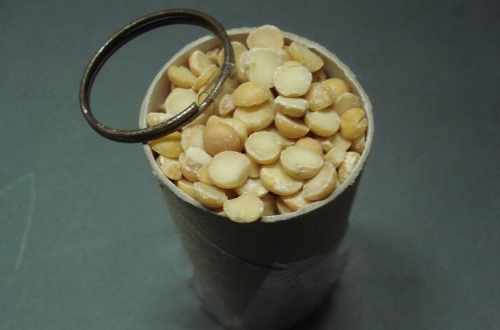

Засыпаем горохом. Рис. 10

граната с горохом

рис. 10

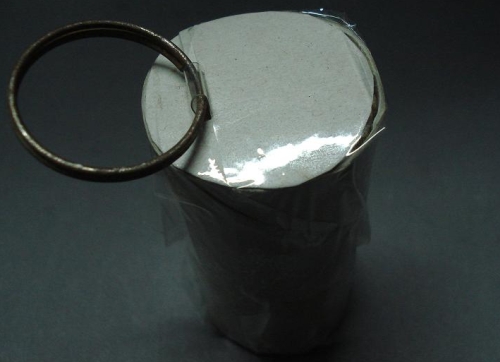

Закрываем верхнюю крышку, так, чтобы чека попала в прорезь. Заматываем широким скотчем. Рис. 11

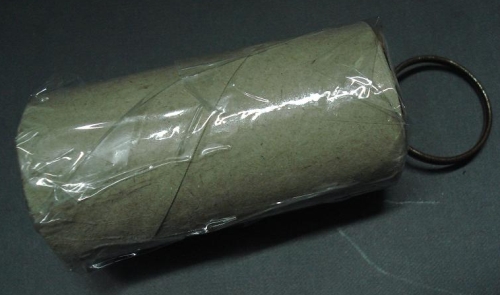

страйкбольная граната

рис. 11

Готово!

граната с петардой

рис. 12

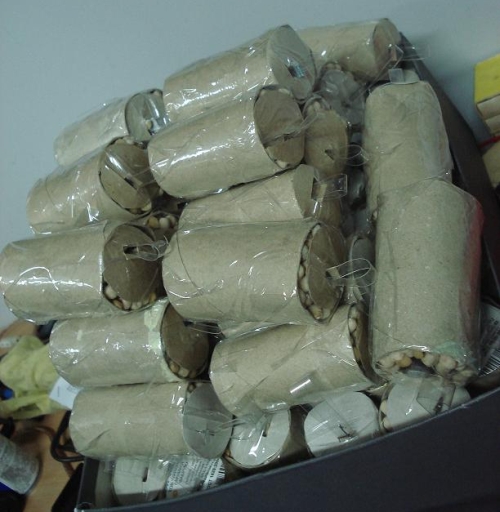

Горка готовых к бою гранат.

страйкбольные гранаты

рис. 13

3. Страйкбольные гранаты из утеплителя для труб (энергофлекса)

Итак, начнем, пожалуй, со списка необходимых нам материалов.

Нам потребуются:

  • Петарда. Я использую корсары №4, так как они не так дороги и редки как №6, имеют меньшие размеры, но его вполне достаточно для наших нужд.
  • Энергофлекс диаметром 35мм и толщиной стенки 6мм. Энергофлекс в народе, обычно, называют «утеплитель для труб». По крайней мере, продавцы в магазинах быстрее понимают что я ищу, когда говорю именно так. Обычно его продают кусками по 2 метра. На 1 гранату уходит около 9см такой «трубки».
  • Горох. Можно любой
  • Спички. Учитывайте, что на 1 гранату уходит 1 чиркаш от коробка и 3-4 спички.
  • Стропа 1см шириной. Обычно беру в швейном магазине черную или оливковую. На 1 гранату расходуется около 11-12см.
  • Резинки для денег. Можно купить в любом канцелярском магазине. 1 граната — 1 резинка.
  • Самоклеющаяся клеенка черного или любого другого понравившегося вам цвета. Купить можно в стройматериалах. На 1 гранату нужен кусок площадью около 14х18см. Можно и изоленту
  • Инструменты в ассортименте: термопистолет и термоклей, ножницы, канцелярский нож, линейка и прочее, что сойчтете нужным в работе.

Приготовив все необходимое приступим

Весь процесс я разбил на 4 этапа:

  1. Подготовка петарды и системы инициации.
  2. Изготовление оболчки для гранаты.
  3. Сборка всех частей.
  4. Придание изделию нормального внешнего вида

Придание изделию нормального внешнего вида (если вы не планируете использовать гранаты на официальных играх и сами по себе не на столько искущены эстетически, то 4 пункт можете не выполнять, но помните, что на официальные игры допускается пиротехника не только безопасная, но и антуражная).

5 способов изготовления страйкбольных гранат

1. Подготовка петарды и системы инициации

Первым делом хочу сказать, что термопистолет оказался действительно очень удачным решением для сборки гранат, так как он удобен в нанесении, быстро остывает и достаточно хорошо фиксирует все используемые материалы. Конечно, за неимением его вы можете использовать обычный клей, например «момент».

Итак, берем петарду и фиксируем 3-4 спички сверху нее так, чтобы головки спичек лежали ровно по краю петарды чуть выступая за него. В тоже время необходимо обратить внимание на то, чтобы головки спичек находились в непосредственном контакте с воспламеняющимся составом самой петарды. Это гарантирует нам 100% инициацию петарды при возгорании спичек. Спички можно распологать и вдоль корпуса петарды. Про соприкосновение головок спичек с воспламинителем петарды в этом случее так же не забываем.

5 способов изготовления страйкбольных гранат

После высыхания клея срезаем выступающие концы спичек. Я использую обычный садовый секатор.

Далее, берем швейную стропу. Нарезаем ее полосками по 11-12см, опаляем обрезанные концы чтобы убрать распушившиеся нитки. Далее, «дербаним» спичечные коробки вырезая чиркаши. Потом мы приклеиваем чиркаши к стропе клеем «момент». Я, лично, подгибаю и прошиваю дополнительно противоположные чиркашу концы стропы для образования петли. В нее можно потом продеть кольцо или закрепить за нее карабинчик в подсумке для инициации гранаты «одной рукой».

Внимание: Эта система не безопасна! Когда граната упадет с высоти она может самостоятельно сработать!

Сделав необходимое нам количество «чиркашей на стропе» крепим их к петардам как показано на рисунке:

5 способов изготовления страйкбольных гранат

Обратите внимание, что вам необходимо достаточно плотно прижать чиркаш к петарде и головкам спичек, но не слишком плотно, чтобы при выдергивании его спички зажглись. Внимание! Соблюдайте особенную осторожность на этом этапе, ведь случайно инициированную петарду нельзя уже потушить! Так же не стоит проверять надежность крепления чиркаша к петарде путем попыток потянуть за стропу!

2. Изготавливаем корпус нашей гранаты

Для этого берем трубу утеплителя и нарезаем ее на куски. Длинна обрезка у меня получается около 9см, но вы можете замерить ее сами приложив вашу петарду и взяв допуск 1.5см для дна и верха гранаты. Далее на каждую заготовку снаружи следует нанести надрезы 3-5мм глубиной по всей поверхности корпуса. Это позволит корсару 4 более легко рвать оболочку.

После нарезки корпусов вырезаем из того же энергофлекса кружки для донышек и крышек гранаты. Диаметр кружков равен внутреннему диаметру корпуса гранаты.

5 способов изготовления страйкбольных гранат

После этого мы приклееваем донышки гранаты:

5 способов изготовления страйкбольных гранат

Теперь мы делаем прорези на заготовленных кружках для крыжек гранат. В эту прорезь мы проденем нашу стропу с чиркашем.

5 способов изготовления страйкбольных гранат

На этом, пожалуй, этап подготовки компонетов закончен. Переходим к сборке гранаты.

3. Сборка частей

Берем петарду с прикрепленной к ней стропой и чиркашем и помещаем ее на дно корпуса. Для того, чтобы закрепить ее там мы предварительно делаем каплю клея на конец петарды, который застывая закрепляет петарду внутри корпуса гранаты.

5 способов изготовления страйкбольных гранат

Далее мы засыпаем горох равномерно распределив его вокруг петарды. Хорошенько утромбуйте его чтобы горох потом не гремел внутри гранаты.

5 способов изготовления страйкбольных гранат

Затем закрываем заготовки крышками. Крышки заклеиваем и даем высохнуть.

Все, по-сути, наша граната готова. Теперь нам лишь остается привести ее в божеский вид 🙂

4. Придание изделию нормального внешнего вида

Почему я использую именно самоклеющуюся пленку? Потому что в результате многочисленных попыток красить энергофлекс я пришел к выводу, что это слишком бесполезное занятие. Энергофлекс, по-сути, это целофановая губка и краска на ней не держится и моментально облетает — достаточно лишь положить гранату в подсумок…

Итак, берем листы пленки, нарезаем ее 14 на 18см. Далее, каждый такой лист я режу на 2 части (опять же, чтобы облегчить петарде «прорыв корпуса»). Потом беру гранату и обклеиваю ее пленкой так, чтобы концы ее вылезали за край гранаты и их можно было загнуть на ее верх и низ.

5 способов изготовления страйкбольных гранат

Полученные торчащие концы пленки мы режем на полоски и загибаем на дно и крышку петарды.

5 способов изготовления страйкбольных гранат

4. Страйкбольная граната на чеке

Для начала хочу сказать что данный боеприпас разработан исключительно для игровых целей «страйкбола» и предназначен лишь для символической имитации взрыва гранаты, если я не ошибаюсь по правилам зона поражения гранаты — 5 метров. Итак само изделие:



  1. Первым делом, для свершения данной конструкции, изготавливаем запал. Для чего берем какую-нибудь оправку, диаметр которой зависит от диаметра применяемой петарды, например если выбор ваш пал на «Корсар номер 6», оправкой может стать 12-ти миллиметровое сверло:


2. Теперь берем коробок, отрезаем от него «чиркаш» длиной те же 35 мм, выбираем штук 13 спичек и хорошенько связываем их нитками

3. Далее, дополнительно обматываем спички изолентой в районе ближней к их головкам половины:


4. И собираем запал. Для чего прикладываем спички головками к «чиркашу» таким образом чтобы головки находились примерно в 10 мм от края «чиркаша» и аккуратно вставляем все это в трубку. Думаю, дальше уже все понятно, но продолжим же…


5. Теперь, вырезаем из ватмана мою стандартную полоску шириной 5 мм и промазав клеем, формируем своеобразную площадку на торчащих из трубки концах спичек, сделав ее того же диаметра, что и сама трубка:


6. После вырезаем из принтерной бумаги полоску 35 на 110 мм и обматываем ей запал, как показано ниже. Торец с обратными концами спичек заклеиваем небольшим кружочком из той же бумаги:



7. Теперь, просверлив сквозное отверстие диаметром 1,5 мм примерно в середине основной трубки запала, пройдя тем самым и сквозь ту область спичек, что обмотана изолентой, приделываем запал к петарде. Естественно, открытой его частью к запальной головке петар:



8. Теперь вырезаем тринадцать полосок шириной по пять миллиметров, из более узкой стороны листа ватмана и начинаем наше стандартное накручивание:



Также с другой стороны:



9. Далее, берем листок принтерной бумаги и вырезав из него полосу соответствующей ширины (обратите внимание — ее ширина несколько больше той, что казалось бы нужна. Это необходимо для того, чтобы «граната» выглядела более округлой), делаем емкость:


10. Ну и снаряжаем «гранату» поражающими элементами:


11. Окончательно заклеиваем все это дело…


12. Далее, чтобы изделие обрело большую прочность, и не было случайно раздавлено в подсумке или кармане, проклеиваем его еще одной, но уже более узкой полосой из принтерной бумаги:


13. Теперь, применяя последнюю полоску из ватмана, формируем кольцо на корпусе «гранаты», чтобы она выглядела ну как у взрослых:


14. Далее, вспоминаем про гвоздь и колечко, собрав из них чеку.

15. Ну и последнее, что осталось — это вырезать из бутылочного пластика рычаг (если, конечно он вам действительно нужен, так как эта деталь является бесполезным декоративным элементом — я эти рычаги делал только для показных «гранат»)

Вот и все вышла граната для стайкбола:


5. Страйкбольная граната из воздушного шарика

Приветствую товарищей хардболистов. Предлагаю вашему вниманию пособие по изготовлению безопасной самодельной хардбольной осколочной гранаты ХОГ. Подобный девайс можно также успешно применять и в страйкболе.

Сразу оговорюсь, конструкция не моя, нашел на необъятных просторах интернета. Сам я сначала делал гранаты в бумажном корпусе, потом перешел на гранаты на основе малярного скотча. Все эти модели имеют плохой разброс осколочной части и требуют достаточно много времени при изготовлении.

Для изготовлении предлагаемой гранаты нам потребуется

  1. 2-3 спички
  2. надувной шарик (желательно зеленый для антуража)
  3. тонкий скотч
  4. фасоль (горох, кукуруза и др.)
  5. пластмассовый одноразовый хомутик
  6. ну и петарда типа Корсара 3 (сам предпочитаю «Поцелуй смерти», у данной марки петард меньший процент осечек, почти нулевой)

материалы для хардбольной гранаты

Сборка гранаты

Процесс сборки делится на пять этапов.

1 этап: Крепим спички к запальной части петарды с помощью скотча.

крепление спичек к петарде

2 этап: Набиваем воздушный шарик фасолью. Когда фасоль перестанет помещаться свободно, трамбуем ее пальцем из горлышка. При наработке навыка получается довольно быстро. Если не натрамбовать, граната получится маленькая.

набивка шарика

3 этап: Вставляем петарду, доработанную в этапе 1, в получившуюся осколочную рубашку. Первый раз затруднительно, впоследствии на раз-два.

вставляем петарду в шарик

4 этап: Затягиваем хомутик ниже головок спичек миллиметров на пять.

затягиваем хомутик

5 этап: Отрезаем остаток хомута и излишки шарика. Граната готова.

обрезаем лишний хомутик

готовая граната

Граната готова!

Если вам есть, что добавить и чем дополнить статью — пишите в комментариях!
